Cockpit Rega-Hubschrauber

AugustaWestland Da Vinci
zurück zur Cockpit Übersicht

Moderne Technik macht aber die Rettungsfliegerei zuverlässig und schnell. Elektronische Hilfsmittel erleichtern die Arbeit des Piloten und erhöhen die Sicherheit. Multifunktionale Bildschirme verschaffen schnell Übersicht. Ein Beispiel dafür ist das moderne Cockpit im neuen Rega-Hubschrauber des Typs AugustaWestland Da Vinci.

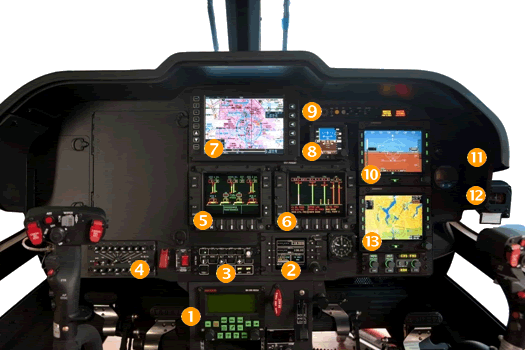

Hubschrauber Cockpit


1. Funkgerät
- Rega-Funk "R"
- Emergency Kanal "E"
- Heli-Kanal "H"
- Positionsübermittlung an die Einsatzzentrale


Radio Tuning Unit RTU 2. Radio Tuning Unit RTU
- Funk
- Gegensprechanlage


3. Steuerung Autopilot


4. Audio Control Panel
- Funk
- Gegensprechanlage


Electronic Display Unit II 5. Electronic Display Unit II
- Treibstoff
- elektrisches System
- Hydraulik


Electronic Display Unit II 6. Electronic Display Unit I
- Treibwerkdrehzahl
- Getriebeleistung
- Rotordrehzahl
- Gastemperatur
- System-Warnlichter


Multi-Function Display 7. Multi-Function Display
- Digitale Landekarten
- Spitallandeplatz
- EVS Infrarot Frontkamera
- Navigationsweg


Reserve Horizont ESIS 8. Reserve Horizont ESIS


9. Floice - Anti Collision Warning System


Primary Flight Display

10. Primary Flight Display
- Fluglage (3 D-Präsentation)
- Radar-Höhenmesser
- Flugdaten



11. Lastenhakenwaage


12. Meteranzeige Rettungsseil


Navigations-Display FMS 13. Navigations-Display FMS
- Flugplandaten
- elektronischer Kompass
- GPS / EGNOS
- VOB / ILS / DME Navigationsanzeige
- digitale Kartenanzeige
- Geländewarnung TAWS
- Kollisionswarnung TICAS

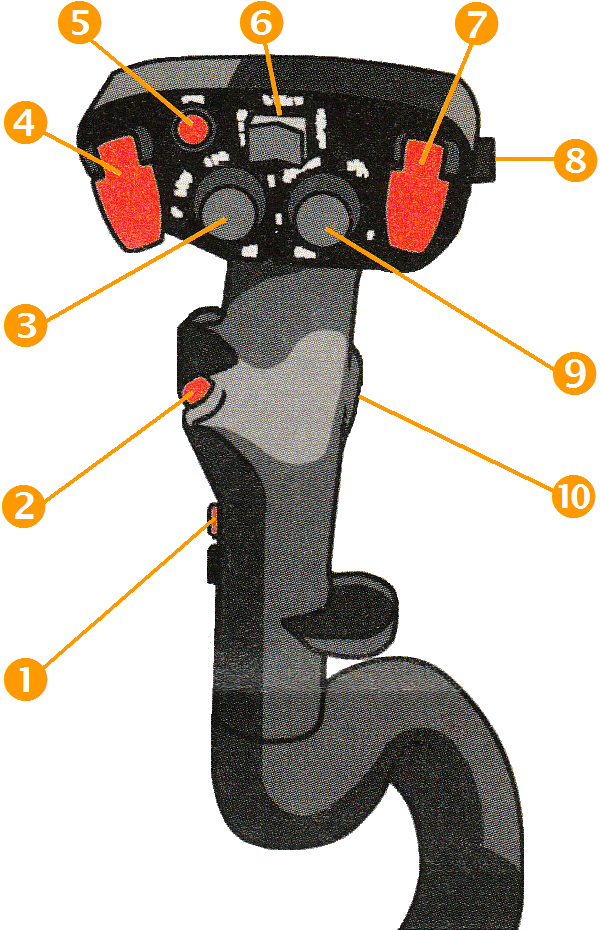

Cycle Stick Cycle Stick (rechte Hand) - Funktion: Mit dem Cyclic steuert der Pilot den Hubschrauber nach vorne / hinten / links / rechts.

1. "Autopilot off"-Druckknopf

2. Elektrische Trimmung "off"

3. Elektrische Trimmung - 5-Seiten-Trimmung down-up / left-right / hover

4. Lastenhaken-Öffnung Nr. 1

5. Attitude hold - Für das Halten der Fluglage (Autopilot)

6. Scheibenwischer

7. Lastenhaken-Öffnung Nr.2

8. Auslösung Feuerlöschkübel

9. Rückspiegel - 4-Seiten-Verstellung

10. Funkknopf

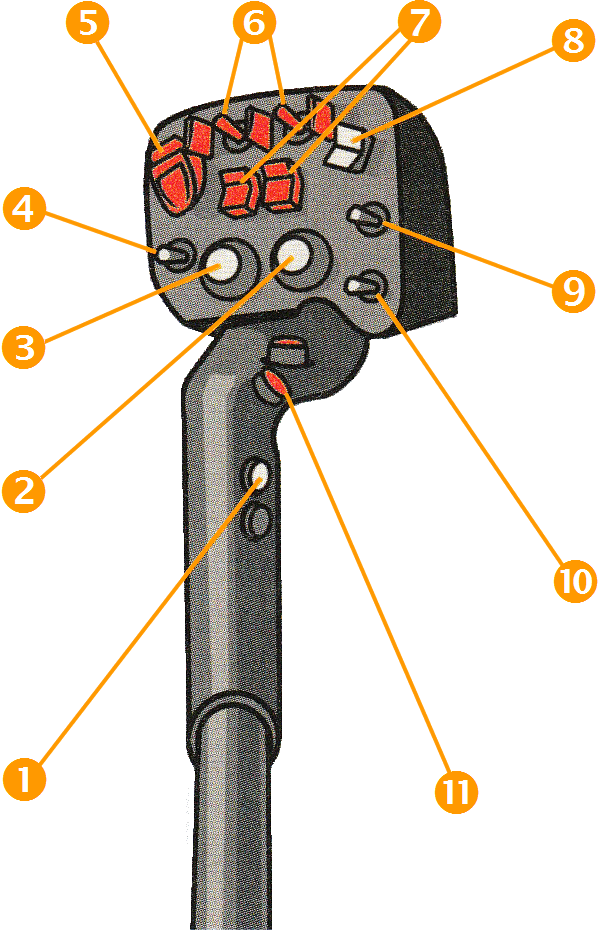

Collective Pitch Collective Pitch (linke Hand)

1. Master Reset - Rückstellknopf für alle Warnungen

2. Trimmung Autopilot

3. Steuerung Suchscheinwerfer

4. Bord-Suchscheinwerfer

5. Windenschere - für Notschnitt des Rettungswindenkabels

6. Triebwerksteuerungen

7. Trimmungen Triebwerke

8. Übersteuerung Rettungswinde

9. Rotor RPM - zum kurzzeitigen Erhöhen der Rotordrehzahl

10. Landescheinwerfer - Landing-Taxi-"off"

11. Go Around für Autopilot
